直線軸承-LME
所屬分類：直線軸承     閱讀次數：492     發布時間：1970-01-01
LME直線軸承


LME系列軸承

 基本負載率 內徑尺寸
dr 公差
(mm) (mm)

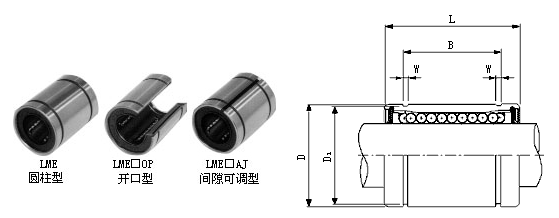

圓柱型 開口型 間隙可調型 額定動負荷C(N) 額定靜負荷C0(N)
型號 球列數 型號 球列數 型號 球列數
LME5UU 4 - - LME5UUAJ 4 200 260 5 +8
0
LME8UU 4 - - LME8UUAJ 4 260 400 8
LME12UU 4 LME12UUOP 3 LME12UUAJ 4 500 770 12
LME16UU 5 LME16UUOP 4 LME16UUAJ 5 570 890 16 +9
-1
LME20UU 5 LME20UUOP 4 LME20UUAJ 5 860 1,370 20
LME25UU 6 LME25UUOP 5 LME25UUAJ 6 980 1,560 25 +11
-1
LME30UU 6 LME30UUOP 5 LME30UUAJ 6 1,560 2,740 30
LME40UU 6 LME40UUOP 5 LME40UUAJ 6 2,150 4,0532 40 +13
-2
LME50UU 6 LME50UUOP 5 LME50UUAJ 6 3,820 7,930 50
LME60UU 6 LME60UUOP 5 LME60UUAJ 6 4,700 9,900 60
注：鋼球電鍍及拋光處理 　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　1N≈0.102kgf



主要尺寸

 重量*
(g)		 徑向
間隙
公差
(μm)		 型號

外徑D
(mm) 公差
　　 (μm)

長度L
(mm) 公差
　　 (μm)

B
(mm) 公差
　　 (μm)

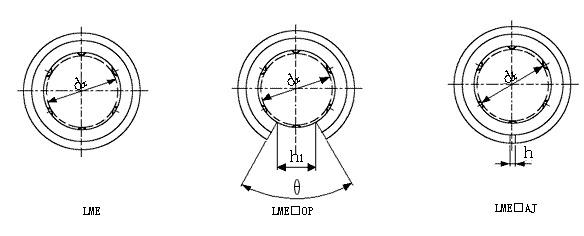

W

D1

h

h1

 θ
( °)
12 0
-8		 22 0
-0.2		 14.5 0
-0.2		 1.1 11.5 1 - - 12 -5 LME5UU
16 25 16.5 1.1 15.2 1 - - 20 -5 LME8UU
22 0
-9		 32 22.9 1.3 21 1.5 7.5 78° 41 -7 LME12UU
26 36 24.9 1.3 24.9 1.5 10 78° 57 -7 LME16UU
32 0
-11		 45 31.5 1.6 30.3 2 10 60° 91 -9 LME20UU
40 58 0
-0.3		 44.1 0
-0.3		 1.85 37.5 2 12.5 60° 215 -9 LME25UU
47 68 52.1 1.85 44.5 2 12.5 50° 325 -9 LME30UU
62 　0
-13		 80 60.6 2.15 59 3 16.8 50° 705 -13 LME40UU
75 100 77.6 2.65 72 3 21 50° 1,130 -13 LME50UU
90 　0
-15		 125 0
-0.4		 101.7 0
-0.4		 3.15 86.5 3 27.2 54° 2,220 -16 LME60UU
＊標準型重量
