直線軸承-LM
所屬分類：直線軸承     閱讀次數：507     發布時間：1970-01-01

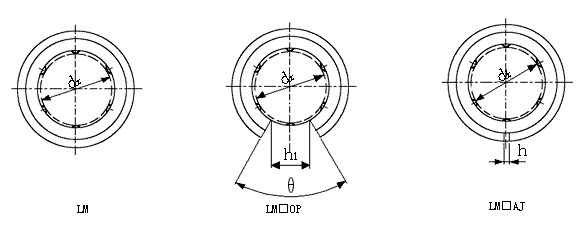

LM直線軸承







LM系列軸承

 基本負載率 內徑尺寸
dr 　公差
(mm)　(mm)
圓柱型 開口型 間隙可調型 額定動負荷
C(N)		 額定靜負荷
C0(N)
型號 球列數 型號 球系列 型號 球列數
LM6UU 4 - - LM6UUAJ 4 200 260 6 0
-9
LM8SUU 4 - - LM8SUUAJ 4 170 220 8
LM8UU 4 - - LM8UUAJ 4 260 400 8
LM10UU 4 - - LM10UUAJ 4 370 540 10
LM12UU 4 LM12UUOP - LM12UUAJ 4 410 590 12
LM13UU 4 LM13UUOP - LM13UUAJ 4 500 770 13
LM16UU 5 LM16UUOP 4 LM16UUAJ 5 770 1,170 16
LM20UU 5 LM20UUOP 4 LM20UUAJ 5 860 1,370 20 0
-10
LM25UU 6 LM25UUOP 5 LM25UUAJ 6 980 1,560 25
LM30UU 6 LM30UUOP 5 LM30UUAJ 6 1,560 2,740 30
LM35UU 6 LM35UUOP 5 LM35UUAJ 6 1,660 3,130 35 0
-12
LM40UU 6 LM40UUOP 5 LM40UUAJ 6 2,150 4,0532 40
LM50UU 6 LM50UUOP 5 LM50UUAJ 6 3,820 7,930 50
LM60UU 6 LM60UUOP 5 LM60UUAJ 6 4,700 9,990 60 0
-15
注：鋼球電鍍及拋光處理 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1N≈0.102kgf

主要尺寸

 重量*
(g)		 徑向間隙
公差
(μm)		 型號

外徑D
(mm) 公差
　　 (μm)

長度L
(mm) 公差
　　 (μm)

B
(mm) 公差
　　 (μm)

W

D1

h

h1

 θ
( °)
12 　0
-11		 19 0
-0.2		 13.5 0
-0.2		 1.1 11.5 1 - - 8 -5 LM6UU
15 17 11.5 1.1 14.3 1 - - 11 -5 LM8SUU
15 24 17.5 1.1 14.3 1 - - 16 -5 LM8UU
19 　0
-13		 29 22 1.3 18 1 - - 30 -5 LM10UU
21 30 23 1.3 20 1.5 8 80° 31.5 -5 LM12UU
23 32 23 1.3 22 1.5 9 80° 43 -7 LM13UU
28 37 26.5 1.6 27 1.5 11 80° 69 -7 LM16UU
32 　0
-16		 42 30.5 1.6 30.5 1.5 11 60° 87 -9 LM20UU
40 59 0
-0.3		 41 0
-0.3		 1.85 38 2 12 50° 220 -9 LM25UU
45 64 44.5 1.85 43 2.5 15 50° 250 -9 LM30UU
52 　0
-19		 70 49.5 2.1 49 2.5 17 50° 390 -13 LM35UU
60 80 60.5 2.1 57 3 20 50° 585 -13 LM40UU
80 100 74 2.6 76.5 3 25 50° 1,580 -13 LM50UU
90 　0
-22		 110 85 3.15 86.5 3 30 50° 2,000 -16 LM60UU
＊標準型重量
