滾動導軌副越來越被各個行業所認識，并廣泛應用在機械等各個行業。博特牌精密滾動直線導軌副是西安瑞新航研制的高科技產品，產品在使用性能上具有高速度、高精度、高密封、高剛性、長壽命和良好的互換性、穩定性和可靠性等特性，可以廣泛適用于金屬切削機床、紡織服裝機械、木工機械、建材機械、塑料機械等行業，可以完全取代國外同類產品，有效促進我國機床工具工業及裝備制造業技術水平的提高。
1、滾動直線導軌副分類
導軌副的分類：
①按照滾動體型式，可以分為鋼球型、滾柱型兩大類；由于鋼球與滾道是點接觸，滾柱與滾道是線接觸，因此同種規格的導軌副，滾柱型比鋼球型承載能力大。
②按照導軌結構劃分，可以分為9種，如表1所示。
選擇導軌副的時候，主要依據承受載荷大小及方向、安裝空間及噪聲等要求?？臻g有限可以選用微型導軌副、分離性導軌副、滾柱導軌塊及滾柱交叉導軌副等產品；滾動圓弧導軌副可以實現圓周運動。總之，每種導軌副都各具特色，總能找到一款適用的導軌副。
2、滾動直線導軌副參數
下面就選用導軌副常用到的參數進行逐一介紹，主要是滑塊種類、精度等級、預加載荷、潤滑裝置和密封裝置五大類參數。

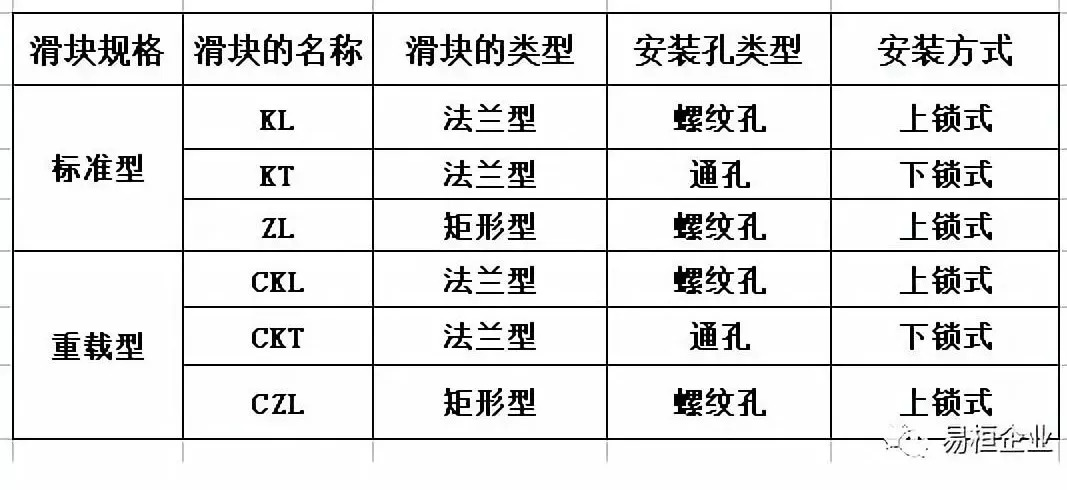

表 2

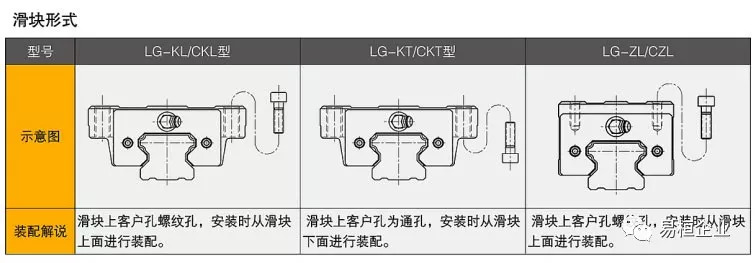

（1）滑塊類型是根據外形及安裝方式分類的，如表2、圖一所示。
圖 一
?。ㄗ⒁猓夯瑝K上客戶孔螺紋孔，安裝時從滑塊上面進行裝配?；瑝K客戶孔為通孔，安裝時從滑塊下面進行裝配。）
（2）精度等級。瑞新航JSA-LG/LZG等系列滾動直線導軌按照中華人民共和國機械行業標準《JB/T7175.4-2006滾動直線導軌副第4部分：驗收技術條件》執行，總共分為6個等級：1級、2級、3級、4級、5級、6級，1級最高，6級最低。其中，導軌副的精度4、5、6可以實現互換，即所有導軌、滑塊可以實現完全互換，維修更換、任意拼接、隨意調轉，精度等均不受影響，十分方便。
由于導軌副具有“誤差均化效應”，在同一平面內使用兩套及兩套以上時，可以選用較低的安裝精度達到較高的運動精度，通常精度可以提高20％～50％。
（3）預加載荷指的是為了消除滾動導軌副間隙，提高導軌副的承載剛性，消除滾動導軌副間隙，調整滾動體直徑給鋼球或滾柱施加載荷，并且預壓越大，剛性越高。例如，我公司四方向等載荷導軌副，預壓一般有4個級別：F0（0.02C）、F1（0.05C）、F2（0.08C）、F3（0.13C），（其中C代表滑塊的額定動載荷），選擇此參數時，主要根據設計機型結構的需要，即是需要剛性大還是運動的靈活性好。不同的預加載荷是通過調整鋼球大小來實現的，因此用戶不能自行調整預加載荷的大小。
（4）潤滑裝置。脂潤滑適用于低速、重載場合，推薦使用軸承專用低噪聲潤滑脂，但不可以使用含有大固體潤滑顆粒（如石墨或二氧化鉬）的普通黃油，出貨前導軌副內已經裝入潤滑油脂。

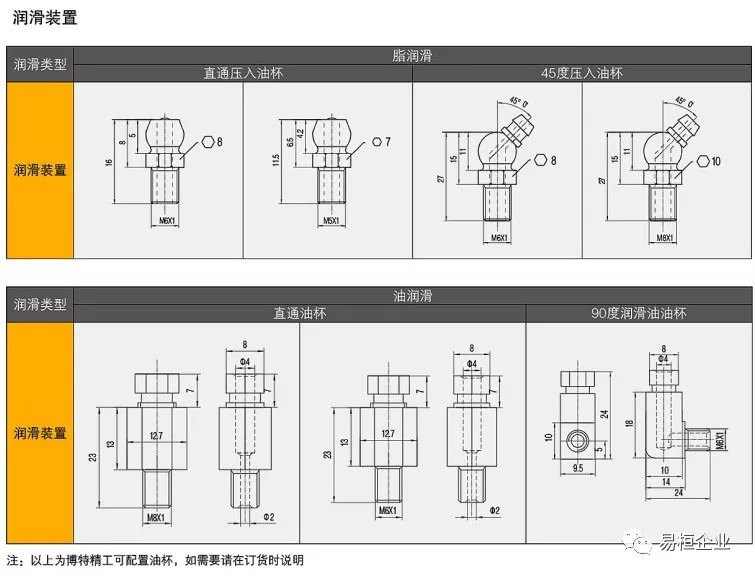

滑塊的潤滑裝置標配是油嘴，油嘴是后續為導軌副注油的零件，用戶通過油嘴用油槍手動注油或連接自動注油裝置進行打油。目前，我公司系列滾動直線導軌副可使用油潤滑或脂潤滑，訂貨時需向博特公司說明潤滑種類及使用潤滑裝置，博特公司標配的潤滑裝置見附圖。
圖 二

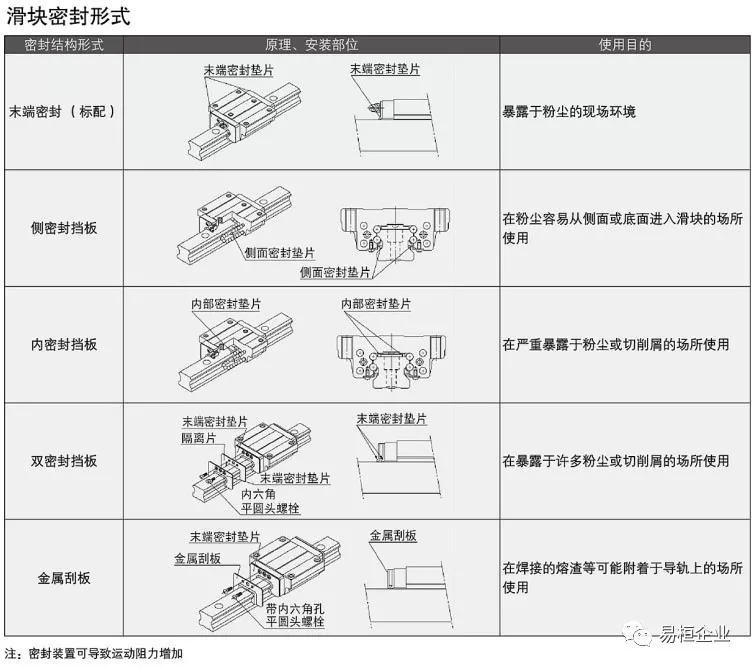

（5）密封裝置。對于導軌副這類精密的零件，密封非常重要，密封形式如表3所示。其中，金屬刮板可以隔離高溫切屑或加工火花，并排除大體積雜質。導軌副的密封主要有：①滑塊密封，包括端密封、側密封和金屬刮板密封等。②導軌密封，包括沉孔壓蓋和鋼帶密封。③導軌副密封，使用防護罩。
表 3
3、滾動直線導軌副使用中常見問題
（1）為了消除間隙，導軌和滑塊上能否加工銷孔？
有的場合用戶希望在滑塊和導軌上面加工銷孔，用銷孔定位以消除間隙。導軌一般采用感應淬火，保證滾道硬度，導軌的中間是軟的，用戶可以自行在排孔位置加工銷孔；極少部分小規格導軌采用整體淬火，后期孔是打不動的。
（2）導軌端距如何確定？
用戶在訂購一定長度的導軌時，端距即第一個孔到端面的距離，最好不要大于安裝孔距的一半，防止因尺寸過大導致導軌裝配后端部的不穩定，而無法達到預期的導軌精度。
?。?）導軌副可以自鎖嗎？
導軌副本身不能自鎖，需要增加外部自鎖器，實現自鎖功能。
?。?）導軌副的防銹能力如何？
普通導軌副不具有防銹能力，需要定期防護。如果想防銹，可以選用不銹鋼材質導軌副或是表面鍍層處理的導軌副。不銹鋼導軌副中導軌、滑塊、鋼球均采用高碳高鉻不銹鋼，金屬配件、緊固件也是不銹鋼，不易生銹，可以長期暴露在常溫大氣環境中使用，也適用于需要控制潤滑油、防銹油的場合。表面處理的導軌副在酸堿環境中更具有防銹優勢。
?。?）導軌副使用溫度是多少？
導軌副使用溫度一般是－30～80℃，導軌副不能長時間在高溫狀態使用，不僅由于配件中有塑料件，還因?yàn)楫?dāng)溫度達到回火溫度時，對導軌硬度有影響，將使導軌無法正常使用。
