2-3 小型線性滑軌 MGN/MGW系列

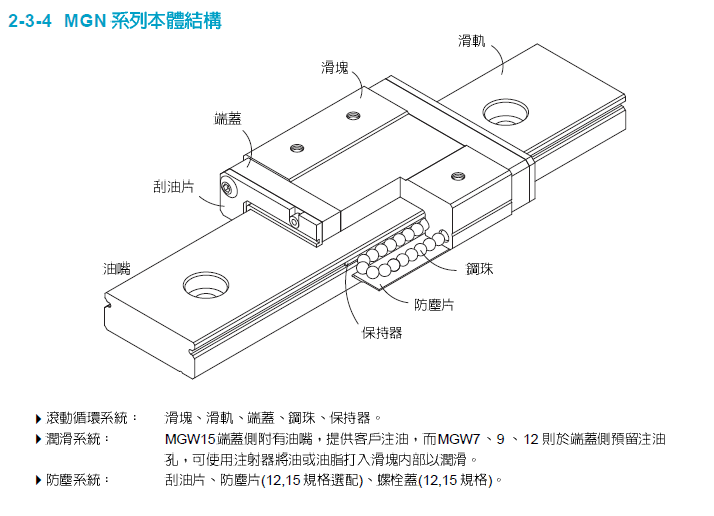

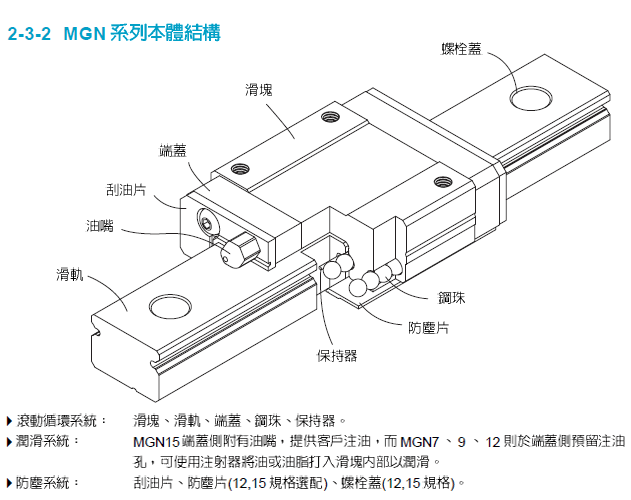

2-3-1 MGN系列小型線性滑軌之特點
1.體積小、輕量化,特別適合小型化設備使用。
2.滑塊、滑軌材質提供不銹鋼及合金剛兩種。不銹鋼材質之線性滑軌，包含滑塊、滑軌及其它金屬配件如鋼珠、保持器等，皆使用不銹鋼材質，具備防銹的特性。
3.采用歌德型四點接觸設計，可承受個方向負荷，具備剛性強，精度高等特性。
4.有鋼珠保持器設計，在精度允許下具備互換性。
2-3-3 MGW小型寬幅線性滑軌之特點
MGW系列大幅提高軌寬之設計特點如下：
1.加寬滑軌之設計大幅提升力矩負荷能力，可單曲使用。
2.歌德型四點接觸設計，可承受各種方向之負荷并具有高剛性之特點。
3.滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
4.滑軌、滑塊及所有金屬配件均采用不銹材質，具抗腐蝕之特性。
2-3-5 應用范圍
MGN/MGW系列應用范圍 包括:半導體制造設備、印刷電路板IC組裝設備、醫療設備、及其手臂、精密測量?jī)x器、辦公室自動化設備、其它小型直線滑動裝備。

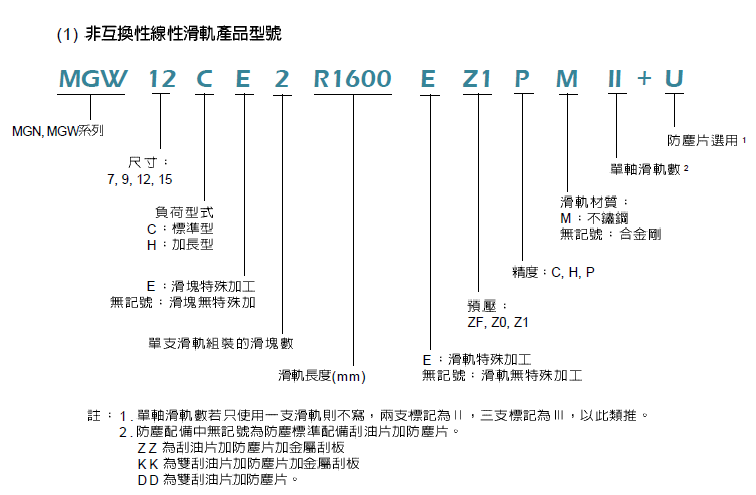

2-3-6 產品規格型號
非互換性型及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在於互換性之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於煙臺同升科技發展有限公司在制造上有良好的尺寸控制及價格的品質要求，互換性之組合精度目前已達到一定的水準，對不需配對安裝線性滑軌的客戶而言，是一項很好的選擇。產品型號主要標明系列、尺寸、型式、精度等級、預算等規格要求，以利訂貨時雙方對產品的確認。

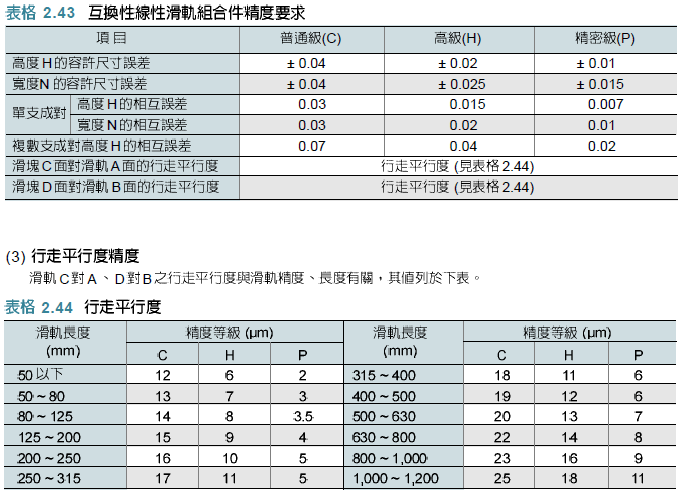

（2）互換性線性滑軌精度
互換性線性滑軌精度在滑塊組裝於單支滑軌之成對高及寬度精度，同非互換性線性滑軌精度，但若組長於不同支滑軌上，因滑軌高度誤差，其成對高及寬度精度，比非互換性線性滑軌精度稍微遜色，而行走平行度精度則同非互換性線性滑軌之精度。

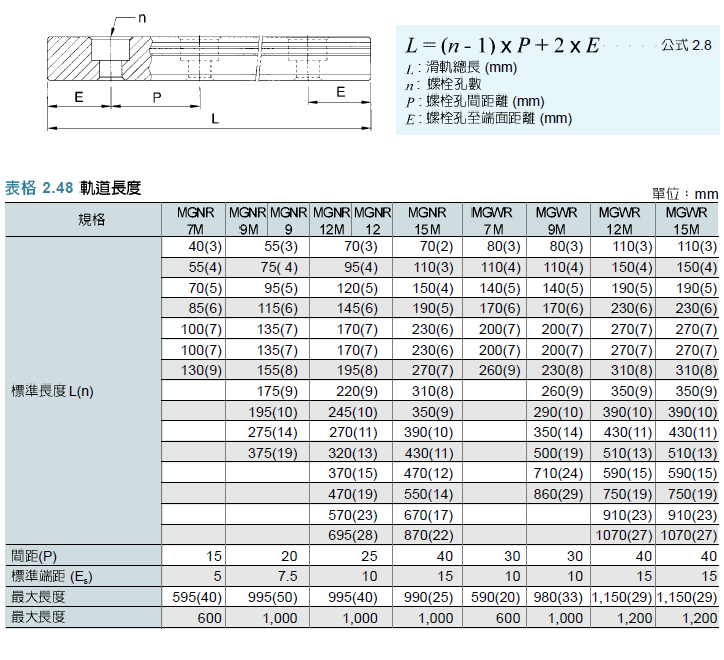

2-3-11 單支滑軌標準長度及最大長度
擁有滑軌標準長度庫存，以供應客戶需求。若客戶訂購非標準長度滑軌時，端面距離E的尺寸，最好不要大於1/2P，防止因E的尺寸過大，導致滑軌裝配后端部的不穩定，而降低線性滑軌的精度，亦不可取用過小的E值（小於E）以避免螺栓孔破孔。
